Для предотвращения распространения пожара в квартирах, складских или офисных помещениях, нередко устанавливают противопожарные двери. Блочная конструкция таких дверей относится к элементам пассивной противопожарной защиты.
Их изготавливают из стекла, стали, алюминия, дерева и пр. Оснащение дверей специальной фурнитурой, доводчиками, блокирующими приспособлениями, дымоизоляцией, а также применение огнеупорных материалов, включая огнестойкий герметик - все вместе минимизирует риск распространения пожара и уменьшает разрушительные последствия в случае его возникновения. Требования, предъявляемые к противопожарным конструкциям, прописаны в государственных стандартах.
Противопожарные двери: ГОСТ как основные требования к конструкциям
Установка противопожарных дверей направлена на сдерживание распространения огня в случае возгорания и обязательна для помещений:
- с большим скоплением людей (торговые центры, больницы, школы, детские сады);
- с затрудненной эвакуацией (чердаки, подвальные и полуподвальные помещения, лифты);
- с большим количеством бумажной документации в качестве межкомнатных (библиотеки, архивы);
- с постоянно функционирующим электрооборудованием (серверные, щитовые);
- с единственным эвакуационных выходом.
Кроме того, их следует устанавливать для разделения:
- технической/офисной и жилой зон между этажами или в переходах;
- цехов с различными этапами производства, складов и бытовых помещений для сотрудников.
ВНИМАНИЕ! При установке противопожарных дверей в детских учреждениях, торговых центрах или больницах, рекомендовано использование датчиков задымления, антипанических устройств и других приборов, способствующих скорейшей эвакуации из помещения.

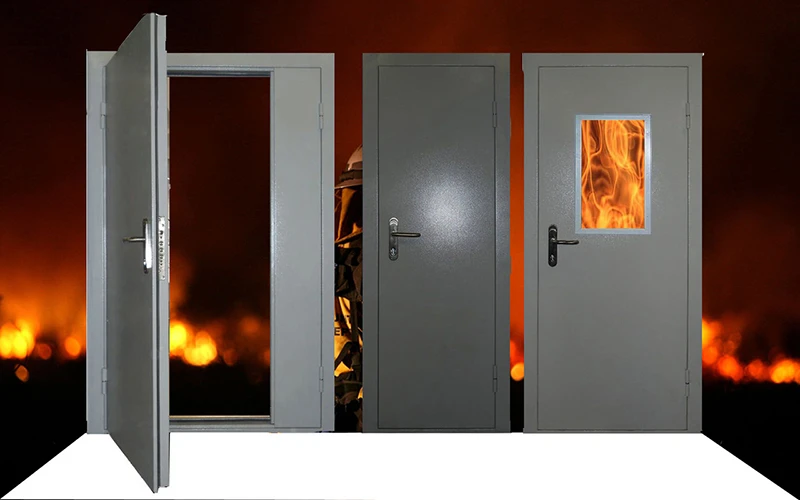

Типы противопожарных дверей: конструкционные особенности, материал изготовления
В соответствии с СП 112.13330.2011 (СНиП 21-01-97*) отличительными чертами противопожарных дверей является удобство и надежность их эксплуатации. Изделия бывают:
- раздвижные или подъемно-опускные;
- распашные (одно- и двупольные).
ВАЖНО! Раздвижные и подъемно-опускные двери не могут устанавливаться на эвакуационных выходах. Во всех других случаях они отлично справляются со своими функциями защиты от распространения огня.
Чаще других при производстве противопожарных дверей используются такие материалы:
- металл (сталь);
- дерево (со специальной пропиткой);
- огнестойкое стекло;
Дверь может быть изготовлена целиком из одного материала либо быть комбинированной, например, металлическое полотно с окном из нескольких слоев стекла с прослойками термостойкого геля.
Степень огнестойкости изделия играет ключевую роль. В зависимости от использованных материалов и конструкционных особенностей дверей, она способна удерживать распространение пожара в течение 15, 30, 60 и более минут.
СПРАВКА! Двери лифтовых шахт должны сохранять целостность во время пожара не менее 30 минут.
Стандартная маркировка противопожарных дверей по ГОСТу
Существует единая система маркировки противопожарных дверей, в которой каждая особенность отражается с помощью буквенно-цифрового обозначения, где фигурируют:
- назначение изделия, обозначаемое аббревиатурой ДПС или ДПСО - дверь противопожарная стальная глухая или с остеклением;
- показатели, описывающие конструктивное исполнение: 01 - однопольная и 02 - двупольная;
- размеры по высоте и ширине в мм;
- направление открывания: пр. – правое и л. – левое;
- степень огнестойкости и дымогазонепроницаемости (EIS-15, 30, 60, 90 и т.д.);
- ТУ на изделие.
Например, ДПСО 01 2100-1200 л. EI 90 ТУ ХХХ расшифровывается как: дверь противопожарная стальная с остеклением однопольная, высотой 2100 мм и шириной 1200 мм, открывание влево. Предел огнестойкости составляет 90 минут по потере целостности и теплоизоляции, ТУ ХХХ.
ВАЖНО! Все дополнительные детали относительно материала исполнения двери, ее прочностных характеристик и иные уточнения, допускается вносить до или после основного условного обозначения.
ГОСТ 30247.0-94: основное содержание стандарта
Стандарт определяет требования к испытаниям строительных конструкций в целом и отдельных элементов заполнения проемов на огнестойкость с установлением граничных показателей огнестойкости для конкретного образца.
Принцип испытаний основан на тепловом воздействии на изделие, пока не наступит одно или несколько предельных состояний, в зависимости от предназначения тестируемого объекта.
Испытания проходят на стендовом оборудовании, которое включает в себя:
- печи, оборудованные системой подачи и сжигания топлива;
- приспособления для крепления изделия на печи;
- устройства для проведения замеров и их регистрации.
СПРАВКА! По итогам испытаний производится оценка результатов и составляется протокол испытаний, являющийся обязательным документом для сертификации.
ГОСТ Р 53307-2009: метод испытания на огнестойкость дверей
Государственный стандарт описывает метод, при котором определяется промежуток времени между началом теплового воздействия на конструкцию и наступлением искомого предельного состояния.
ВАЖНО! Во время испытаний производится одностороннее тепловое воздействие.
Метод применяется для тестирования на огнестойкость дверей (глухих и со светопрозначным заполнением до 25%), люков и ворот, и определяет такие предельные состояния, как:
- Утрата целостности изделия (E), выраженная появлением стойкого (более 10 секунд) пламени на образце, тлении внутреннего наполнения двери, образовании сквозных щелей в дверном блоке или выпадении блока из ограждающей конструкции.
- Потеря теплоизолирующих свойств (I), если температура необогреваемой части образца с момента начала испытания возросла более чем на 140°С, либо составила 300°С, независимо от начальных параметров.
Дымогазопроницаемость (S) является добавочной опцией и регулируется ГОСТ Р 53303-2009.
Испытания проводятся с помощью:
- испытательной печи;
- системы дымовых каналов для обеспечения давления в огневой камере печи;
- устройств для определения и фиксирования промежуточных и конечных результатов.
ГОСТ 31173-2003: стальные двери, классификация изделий
Данный стандарт - базовый для изготовления стальных противопожарных дверей, хотя, по сути, в нем прописано, что он не распространяется на изделия с дополнительными требованиями к пуле- и взрывостойкости, пожаробезопасности и влиянию агрессивных сред. Причиной этого является отсутствие ГОСТа на изготовление противопожарных дверей – упор идет на технические условия (ТУ), по которым изделие должно соответствовать требованиям ГОСТ 31173-2003 и при этом подтвердить огнестойкость во время испытаний по ГОСТ Р 53307-2009 и ГОСТ 30247.0-94.
СПРАВКА! Чтобы иметь возможность выпускать противопожарные двери, необходимо получить противопожарный сертификат – его выдают только на основании ТУ и успешно пройденных испытаний конструкций на огнестойкость.
Основная классификация стальных дверных блоков распределяется следующим образом, исходя из:
- назначения (внутренние и наружные);
- вариаций конструктивных исполнений (различные виды дверных коробок, количество полотен, направление и метод открывания, число контуров уплотнений в притворе);
- способов отделки (порошковая окраска или лако-красочное покрытие, облицовка декоративными материалами: кожей, шпоном, стеклом, металлом и пр.);
- защитных показателей, в зависимости от применения класса замков, прочности конструкции и использования дополнительных охранных приспособлений;
- эксплуатационных характеристик (теплопередача, звукоизоляция, водо- и воздухопроницаемость);
- механических показателей, основанных на прочности изделий.
По количеству полотен двери делятся на одно- и двупольные, с вариациями по ширине полотна, направлению открытия (внутрь или наружу, вправо или влево) и наличию неподвижных горизонтальных или вертикальных вставок.
Что касается дверей с охранными свойствами, то самая простая должна быть оснащена замком III-IV класса и блокировочным противосъемным приспособлением. Чем выше охранные функции двери, тем больше требований к ней выдвигается: высокие прочностные характеристики (класс М1, М2), усиленные петли, многоригельные замки по периметру и пр.
ВНИМАНИЕ! Дверные полотна - это сварная конструкция из стальных листов и профилей. Соединение частей конструкции с помощью сварных работ выбрана из-за повышенной прочности готового изделия. Допустимо использовать и другие методы, при условии, что прочностные характеристики дверного блока будут аналогичными сварным либо превышать их.
ГОСТ Р 57327-2016: классификация дверей, технические условия
Этот государственный стандарт уточняет технические требования пожаробезопасности, отраженные в законе №123-ФЗ «Технический регламент о требованиях пожарной безопасности» в отношении заполнения проемов в строительных противопожарных конструкциях.
Конструкционные типы дверей разнообразны и классифицируются по следующим параметрам:
- глухие или с остеклением;
- с открыванием влево или вправо;
- одно- или двупольные, где вторые изготавливаются с полотнами как разной, так и одинаковой ширины;
- с фрамугой;
- с коробкой замкнутого типа с порогом с притвором или без него;
- с коробкой замкнутого типа с порогом без притвора и приставным или выдвижным порогом;
- с коробкой П-образного типа без порога, с приставным порогом или выдвижным порогом;
- с одним, двумя или более контурами уплотнений в притворе.
Другая классификация, отображенная в данном нормативном документе, определяет предел огнестойкости и поясняет типы дверей:
- EI 15, 30 и 60 – это тип 3, 2 и 1, соответственно. К этой категории относятся все двери без дымогазонепроницаемой защиты и с остеклением не более 25% площади полотна изделия.
- EIS 15, 30 и 60 – это тип 3, 2 и 1, соответственно, к которым относятся дымогазонепротизаемые двери, исключая изделия, остекленные более чем на 25%.
Цифра от 15 и выше рядом с обозначеними EIS и EI, указывает на время выдерживания конструкцией воздействия жара и окрытого огня. Указывается меньший из двух/трех показателей по следующим параметрам, где:
- E – максимальное время сохранения целостности изделия, после чего дверь деформируется и допускает проникновение продуктов горения и пламени за ее пределы;
- I – период, по истечении которого конструкция теряет теплоизолирующие свойства;
- S – потеря способности сдерживать распространение дыма или газа.
Отсутствие в обозначении буквы S обозначает, что изделие не обладает способностью защищать от дыма и газа.
ВАЖНО! В отдельных случаях маркировка включает два или три параметра, каждый из которых имеет собственные временные границы. E 60/I 30/S 15 указывает, что целостность двери нарушится через час, потеря теплоизолирующий свойств наступит через 30 минут, а дым и газ смогут просачиваться уже через четверть часа.
Существуют показатели огнестойкости, отличные от указанных в ГОСТ Р 57327-2016 и не ограничивающиеся 60 минутами. Так, временные периоды стойкости конструкции могут достигать предельного значения в 360 минут.

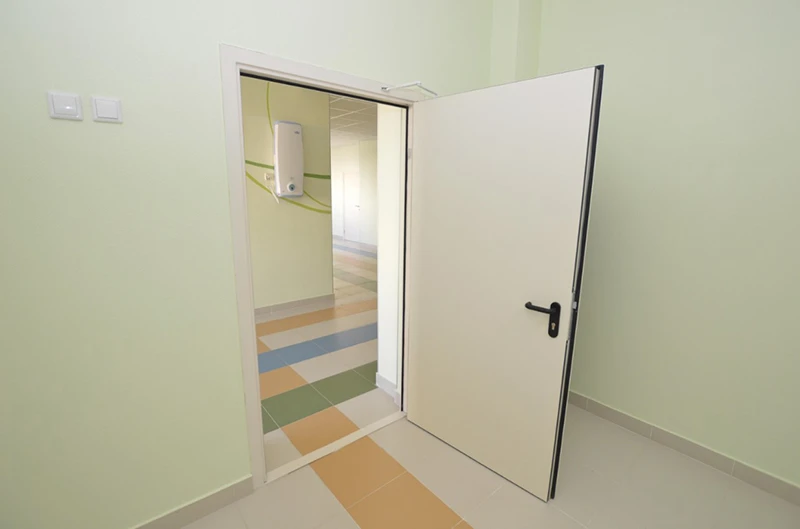

Металлические противопожарные двери EI 60, EI 30
Чаще всего применяют противопожарные двери с защитой EI 30 и EI 60. Их монтируют на путях эвакуации людей из охваченного пожаром жилого дома, офисного здания, производственного цеха, торгового или административного центра, Они отлично справляются с задачами замедления распространения огня по зданию – дают запас времени полчаса для EI 30 и час для EI 60, чтобы провести эвакуацию и дождаться реагирования пожарных бригад.
ВНИМАНИЕ! 30 и 60 минут – время, основанное на статистических данных, по которым выгорание жилого помещения происходит в течение 20 минут, а нежилого – 40 минут. Этот факт делает нецелесообразным применение дверей с многочасовой защитой в большинстве случаев.
Стандартное исполнение противопожарных дверей включает в себя:
- полотно из стали;
- замковый механизм из огнеупорных материалов, открывающийся изнутри без помощи ключа;
- негорючий наполнитель.
Для повышения эффективности, двери оснащают терморасширяющейся лентой, доводчиками и автоматическими порогами.
Заключение
Принимая решение установить противопожарные двери, покупайте только сертифицированную продукцию, которая изготовлена и протестирована в соответствии с действующими нормативными документами. В случае возникновения пожара это спасет жизни людей и минимизирует материальные потери.
