ГОСТ стальные противопожарные двери

Противопожарные двери ДПМ не уберегут от возгорания, которое может возникнуть как в результате замыкания, стихийного бедствия или из-за человеческого фактора. Однако они в состоянии преградить путь огненной стихии и задержать распространение клубов дыма и пожара. Тем самым выиграть время для эвакуации и локализовать очаг возгорания до приезда пожарного расчёта. Чтобы выбрать надёжное изделие, важно иметь представление о его главных конструктивных особенностях и соответствия предела огнестойкости конкретному типу помещения.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РФ. ДВЕРИ МЕТАЛЛИЧЕСКИЕ ПРОТИВОПОЖАРНЫЕ.

ГОСТ Р 57327-2016 Двери металлические противопожарные. Общие технические требования и методы испытаний (Разработан Союзом предприятий обеспечения пожарной безопасности "Пульс" и Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак почета" научно-исследовательский институт противопожарной обороны МЧС России" (ФГБУ ВНИИПО МЧС России).

В соответствии со стандартами, целью которых является обеспечение должного уровня противопожарной защиты устанавливают двери металлические противопожарные. Особенно в помещениях, где высока вероятность возгорания.

К ним относят следующие виды жилых и промышленных объектов:

• технические отсеки на цокольных этажах и в подвалах;
• электрощитовые и подстанции;
• камеры машинных отделений лифтов;
• кладовые с горючими и взрывоопасными материалами;
• эвакуационные выходы;
• здания с пожароопасными видами производства;
• в том случае, когда жилое помещение соседствует с нежилым;
• выходы на кровлю или чердак с лестничных клеток.

Помимо этого, двери металлические противопожарные монтируют в вентиляциях, на территории насосных и тепловых станций. Нельзя обойтись без дверных блоков между цеховыми и складскими сооружениями, на пути следования сотрудников к местам отдыха и обратно. Противопожарные двери заменяют собой межкомнатные в помещениях с большим скоплением бумажной документации и постоянно работающим электрооборудованием.

Конструкционные особенности, материал изготовления противопожарных дверей

Защитные конструкции – двери, люки, противопожарные окна – призваны локализовать и задержать огонь на период, ограниченный временными рамками. Предел огнестойкости выражается формулой «EI-60».

Где «Е» – утрата целостности конструкции, «l» – потеря теплоизоляционной способности, 60 – время, измеряемое в минутах, на которое преграда в состоянии сдержать распространение пожара. НПО «Пульс», являясь одним из разработчиков ГОСТ Р 57327-2016, подразделяет двери на типы в зависимости от огнестойкости и дымогазонепроницаемости:

Параметры предела огнестойкости:

Требования к материалам

Марка листовой стали и проката для изготовления полотен и коробок дверей должна быть не ниже 08пс по ГОСТ 16523. При этом качество листового проката должно соответствовать требованиям ГОСТ 19904, сортового проката - ГОСТ 1050, высоколегированной стали - ГОСТ 5632.

Детали и узлы, используемые в конструкции дверей, а также защелки замков и деталей, отвечающие за их функционирование, не должны изготавливаться из легкоплавких материалов. Заполнение дверных полотен должно осуществляться негорючими теплоизоляционными материалами. Теплоизоляционные материалы, изготовленные в виде плит или матов, следует укладывать в полотна без сквозных щелей и пустот с перекрытием стыков не менее чем на 30 мм.

Конструкционное исполнение полотен должно обеспечивать предотвращение проседания уложенных в них теплоизоляционных материалов в период срока службы двери, установленного в ТУ на двери конкретного типа. Остекление, используемое в противопожарной двери, должно быть огнестойким.

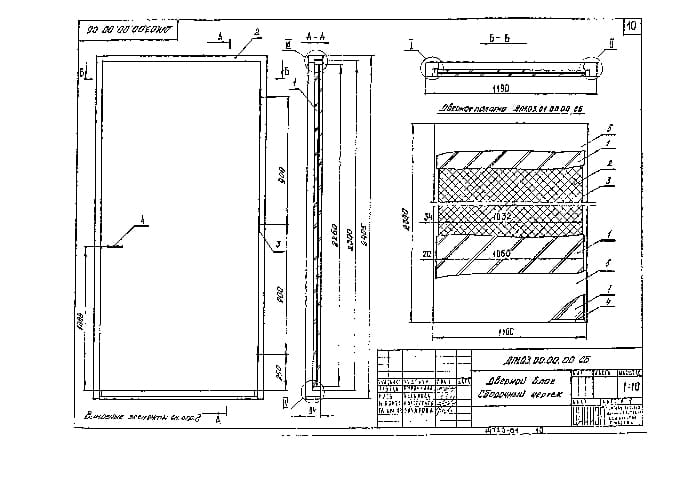

По вариантам конструктивного исполнения дверные блоки подразделяют:

• по конструкции коробки: с замкнутой коробкой; с П-образной коробкой; с П-образной коробкой с доборным порогом;
• по числу полотен (в том числе неоткрывающихся), направлению и виду открывания: однопольные (левого и правого открывания); двупольные (в том числе с полотнами разной ширины);
• с неоткрывающимися горизонтальными или вертикальными полотнами-вставками; с открыванием внутрь помещения; с открыванием наружу;
• по числу контуров уплотнения в притворе: с одним контуром; с двумя и более контурами.

По количеству контуров выделяют двери с одним, двумя или большим числом элементов.

Маркировка противопожарных дверей по назначению и конструктивному исполнению

Для дверных блоков принимают следующие обозначения (по назначению):

• ДСН - дверной стальной блок наружный (группа А),
• ДСВх - дверной стальной блок входной с лестничной клетки (группа Б),
• ДСВ - дверной стальной блок внутренний (группа В),
• ДСВв - дверной стальной блок внутренний для вспомогательных помещений (группа В1),
• ДСУЗ - дверной стальной блок с усиленными защитными функциями (группа Г);

По конструктивному исполнению:

• Дп - двупольный,
• Оп - однопольный,
• Прг - с порогом,
• Брг - без порога,
• Л - левого открывания,
• Пр - правого открывания,
• Вн - открывание внутрь помещения,
• Н - открывание наружу,
• П2лс - с полотном из двух стальных листов,
• Пкомб - комбинированный,
• Псп - с дверным полотном типа "сэндвич",
• О - обычное исполнение,
• УЗ - с усиленными защитными функциями (взломоустойчивые).

ГОСТ 30247.0-94: основное содержание стандарта

Действующий эталон определяет требования, предъявляемые к способам тестирования на огнестойкость при обычных условиях температурного воздействия. Документ определяет пределы способности изделия выдерживать тепловое влияние без потери защитных свойств.

Сущность методов заключается в определении времени от начала теплового воздействия на конструкцию, в соответствии с настоящим стандартом до наступления одного или последовательно нескольких предельных состояний по огнестойкости с учетом функционального назначения конструкции.

Для проведения испытаний используют стендовое оборудование в состав которого входят:

• испытательные печи с системой подачи и сжигания топлива (далее - печи);
• приспособления для установки образца на печи, обеспечивающие соблюдение условий его крепления и нагружения;
• системы измерения и регистрации параметров, включая оборудование для проведения кино-, фото- или видеосъемок.

ГОСТ Р 53307-2009: метод испытания на огнестойкость

Настоящий стандарт устанавливает метод испытания на огнестойкость различных типов дверей, ворот и люков, предназначенных для заполнения проемов в противопожарных преградах. Стандарт может применяться при проведении сертификационных испытаний данной продукции.

Сущность метода заключается в определении времени (в минутах) от начала одностороннего теплового воздействия на образец для испытания до наступления одного из нормируемых предельных состояний конструкции по огнестойкости в соответствии с настоящим стандартом.

При испытании опытного образца различают следующие предельные состояния:

1. Потеря целостности (Е) - вследствие:

• появления устойчивого пламени на необогреваемой поверхности опытного образца длительностью 10 с и более;
• воспламенения или возникновения тления со свечением ватного тампона в результате воздействия огня или горячих газов, проникающих через трещины, щели, отверстия, притворы;
• образования в конструкции образца сквозных отверстий (щелей) с размерами, позволяющими щупу диаметром (6±2) мм приникать и перемещаться вдоль отверстия (щели) на расстояние не менее 150 мм, или щупу диаметром (25±2) мм беспрепятственно проникать в сквозные отверстия. Длина щупов должна быть не менее 500 мм;
• выпадения полотна (полотен) опытного образца из коробки или же самой коробки из стандартной ограждающей конструкции.

2. Потеря теплоизолирующей способности (I) - вследствие повышения температуры на необогреваемой поверхности полотна опытного образца в среднем более чем на 140°С, или в любой контролируемой точке этой поверхности на 180°С в сравнении с температурой конструкции до испытания, или достижения температуры 300°С на коробке опытного образца независимо от температуры конструкции до испытания.

ГОСТ Р 57327-2016: маркировка изделий

Маркировка двери должна содержать:

• наименование и (или) условное обозначение;
• обозначение нормативного документа, в соответствии с которым производится выпуск изделий (технические условия);
• дату изготовления (месяц и год);
• товарный знак предприятия-изготовителя;
• наименование страны, предприятия-изготовителя, юридический адрес изготовителя;
• знак обращения на рынке;
• маркировку остекления по ГОСТ 30826.

На что обратить внимание?

Чтобы не стать жертвой подделки, при выборе защитной двери необходимо начать с проверки маркировки – информация о модели, ТУ, контакты изготовителя, выбиты индивидуальный номер двери и дата производства. Всё это указано на шильдике, присутствующем на каждой части изделия.

Данные на шильдике полностью совпадают с отгрузочными документами. Следующий этап – контроль комплектности поставки и наличия сопроводительной документации. К изделию прилагаются паспорт, инструкция, упаковочный лист (групповой упаковки или индивидуальный), сертификат на соответствие требованиям противопожарной безопасности. После этого следует оценить качество уплотнителей, изоляции, коробки и фурнитуры. Не стоит забывать и о таких эстетических показателях как:

• состояние крепёжных элементов;
• вид и способ упаковки;
• качество покрытия;
• порядок маркировки.

Внешний вид, качество сварных соединений, цвет и качество отделки дверных блоков оценивают визуально путем сравнения с образцами-эталонами, утвержденными руководителем предприятия-изготовителя, с расстояния 1,5 м при естественном освещении не менее 300 лк.

НПО «Пульс», являясь одним из разработчиков ГОСТ Р 57327-2016, гарантирует качество своей продукции и является производителем для многих своих постоянных клиентов более 25 лет на рынке РФ.

НПО «Пульс», как предприятие-изготовитель гарантирует соответствие дверных блоков требованиям настоящего стандарта при условии соблюдения правил транспортирования, хранения, монтажа, эксплуатации, а также области применения, установленной в нормативных документах и проектной документации.

По согласованию с заказчиком НПО «Пульс», предоставляет сервисное обслуживание, включающее в себя аварийное вскрытие дверей в случае потери или поломки ключей, консультации по применению и эксплуатации дверных приборов и запирающих устройств, ремонт изделий.
