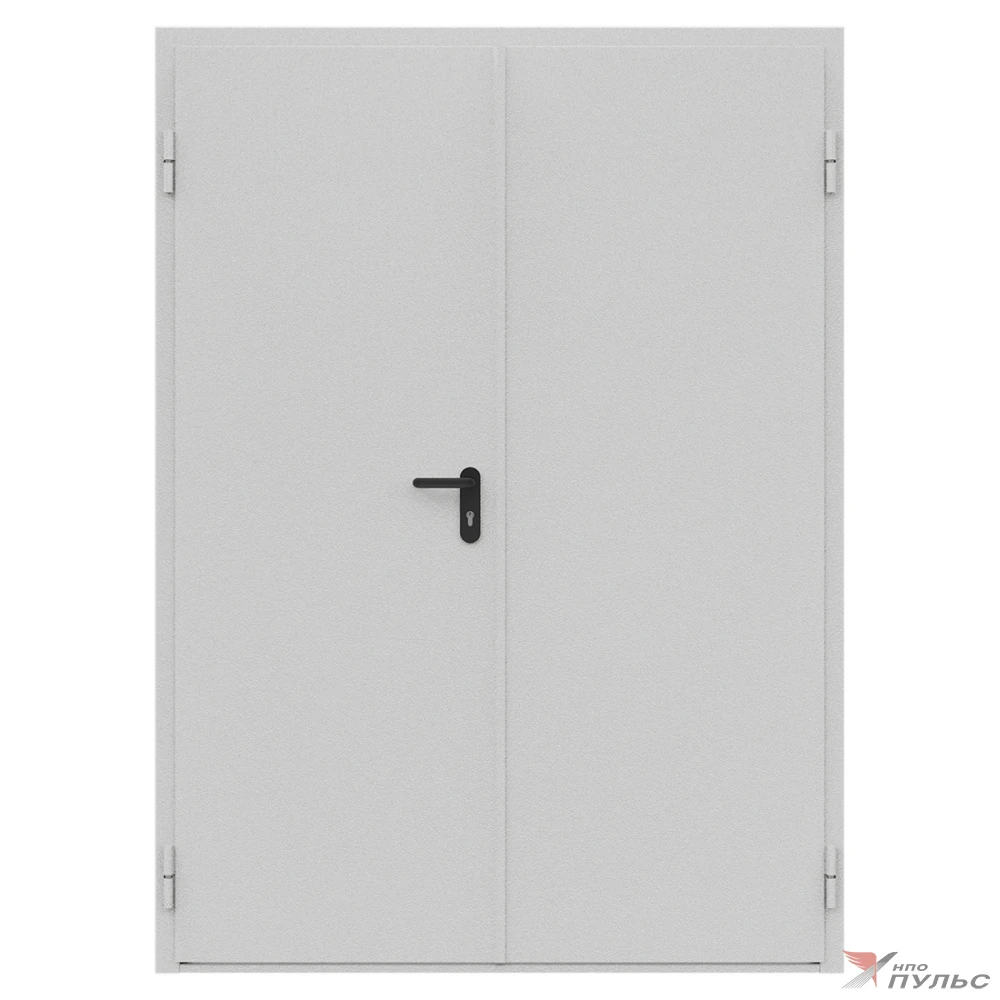

Дверь противопожарная металлическая сплошная двупольная равнопольная угловая коробка ДПМ-Пульс-02/60 (EI 60) (1450-2075, Левая, RAL 7035)

Получить расчет стоимости

Монтаж двери противопожарной металлической двупольной равнопольной ДПМ-Пульс-02/60 должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.

Перед монтажом двери необходимо осмотреть упаковку, убедиться в ее целостности. После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушений лакокрасочного покрытия, наличии комплекта поставки.

ВНИМАНИЕ! В случае монтажа дефектного изделия в строительный проем претензии к качественному состоянию двери не принимаются.

Дверь устанавливают в подготовленный дверной проём по уровню и отвесу. Монтажные зазоры должны быть равномерными. Рекомендуемая суммарная величина монтажных зазоров: 20–60 мм по ширине и 10–30 мм по высоте при заделке огнестойкой пеной. Заделка зазоров с величиной большей, чем рекомендуемая, осуществляется цементно-песчаным раствором.

Равномерность монтажных зазоров достигается установкой распорных клиньев между дверной коробкой и несущей конструкцией (строительный проем).

Изделие крепится в проеме анкерными винтами через монтажные отверстия в дверной коробке.

Возможна установка изделия при помощи монтажных пластин с крепежом анкерными винтами и/или кровельными саморезами. Допускается монтаж с применением электродуговой сварки (крепление за монтажные планки к металлическим порталам и/или металлическим закладным строительного проема).

Заделка монтажных зазоров огнестойкой пеной осуществляется в соответствие с инструкцией по ее применению, указанной на поверхности каждого баллона. Заделка цементно-песчаным раствором осуществляется в два этапа на 2/3 глубины монтажного зазора. После окончательной полимеризации пены или затвердевания цементно-песчаного раствора, распорные клинья удаляются, а места их установки заделываются. При проведении отделочных работ видимая поверхность заполненного пеной монтажного зазора (зазор со стороны противоположной наличнику между стойками коробки и проемом) должна быть заштукатурена.

Работоспособность двери проверяется десятикратным циклом открывания-закрывания. При этом не должно наблюдаться заеданий, рывков и ощутимых усилий. При необходимости, вертикальное положение створки относительно дверной коробки может быть дополнительно откорректировано установкой регулировочных шайб (см. рис 1, поз. 17). Притвор дверного полотна регулируется смещением ответной планки.

В дверной створке выполнено усиление под установку доводчика (см. рис. 1, поз. 4, 18 ). Схема установки доводчика определяется инструкцией по его монтажу. Рекомендуемая схема установки доводчика (с учетом конструктивных особенностей створки и условий монтажа доводчика) - корпус доводчика устанавливается на створку со стороны петель.

Регулировка

Регулировка петлевого узла.

Регулировка положения дверного полотна относительно дверной коробки по вертикальной оси осуществляется установкой оцинкованных шайб (входят в комплект поставки) между опорной поверхностью нижних полупетель и обоймой петлевого подшипника.

Регулировка прилегания створки.

Начальная регулировка прилегания дверной створки к коробке (винтами 20) выполнена изготовителем.

Регулировка прилегания дверной створки к коробке производится при помощи регулируемой ответной планки 19 в следующей последовательности:

1. вывернуть винты крепления 20 ответной планки 19;
2. смещением ответной планки по глубине коробки добиться необходимого прилегания;
3. зафиксировать выбранное положение ответной планки винтами 20;
4. для исключения смещения ответной планки в процессе эксплуатации, через отверстия в планке 22 просверлить одно отверстие ф 3.2 мм и установить фиксирующую заклепку ф 3.2х8 мм (не входит в комплект поставки).

Указание мер безопасности

До начала монтажа двери должны храниться в закрытом, сухом помещении. Допускается хранение дверей под навесом на открытом воздухе при отсутствии воздействия на них атмосферных осадков.

Перемещение дверей в пределах объекта (строительной площадки) или на другой объект (строительную площадку) должно осуществляться в транспортной заводской (групповой или индивидуальной) упаковке.

Монтаж двери без опоры дверной коробки на поверхность пола или основание строительного проема - запрещается.

Установка дверной створки на коробку должна производиться на оси 15 полупетель 6 коробки только при наличии подшипника 16, при этом полупетли створки 5 должны опираться на наружные обоймы подшипников. Конструктивная схема двери приведена на рисунке 1.

• попадание цементно-песчаного раствора, других строительных материалов, воды, моющих средств и т.п. в запирающие механизмы двери (замок, цилиндр и пр.), а также между створкой и дверной коробкой;
• наличие механических повреждений, открывающих доступ к теплоизоляционным материалам в коробке и/или створке, трещин в светопрозрачном заполнении, воздействие агрессивных сред.

Запрещается фиксация створки в открытом положении путем закладывания клиньев между коробкой и торцом створки в зоне расположения петель.

ВНИМАНИЕ! Категорически запрещается использование двери в качестве несущей конструкции.
