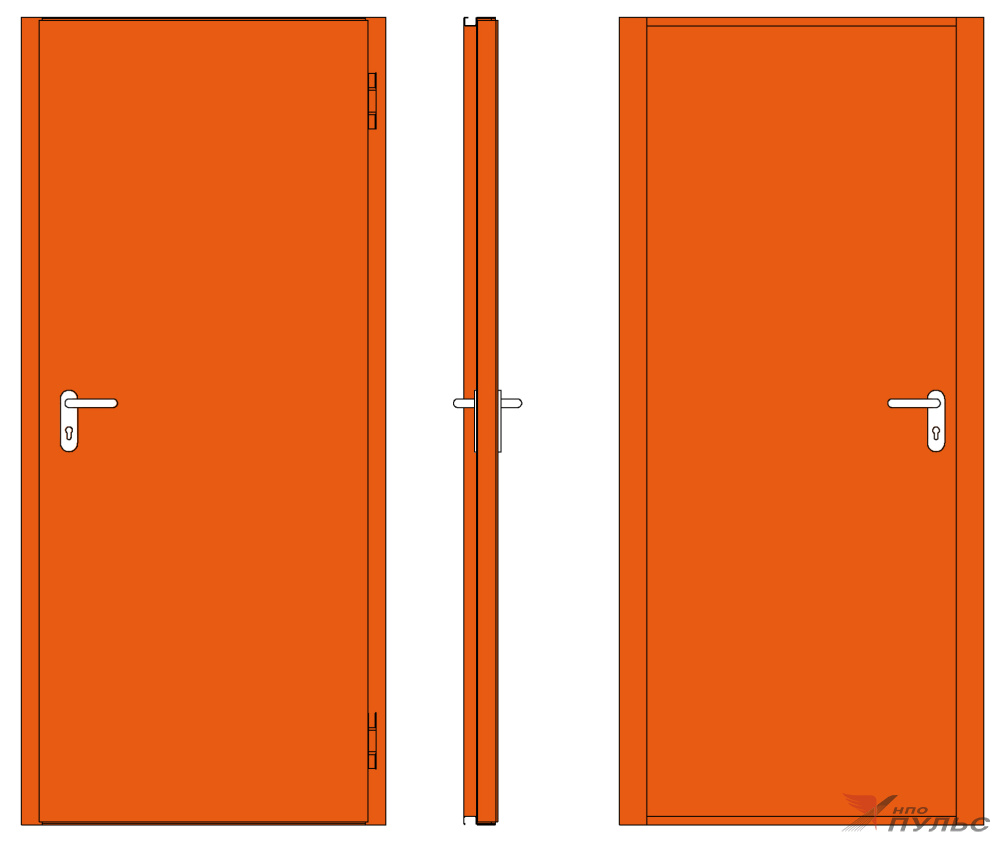

Дверь противопожарная металлическая сплошная однопольная торцевая коробка типа ДПМ-Пульс-01/60К-И (EI 60) (0875-2100) Универсальное исполнение
в т.ч. НДС
по индивидуальным размерам?
ДАННАЯ МОДЕЛЬ ДВЕРИ В НАСТОЯЩЕЕ ВРЕМЯ НАХОДИТСЯ НА СЕРТИФИКАЦИИ.
Дверь противопожарная квартирная, для типового жилищного строительства. Коробка дверная торцевого типа в специальном исполнении – сборно-разборная, перемычки (верхняя и нижняя части дверной коробки) – без наличника. Правое или левое исполнение открывания определяется установкой дверной коробки в требуемое положение перед монтажом двери. Крепление дверной коробки к строительному проему – через отгибаемые монтажные планки.
Замок типовой, типа DL 1739, ручки черного цвета на декоративной планке, евроцилиндр.
Опции – ручки на планке цвета «Нерж. сталь», цилиндр с вертушкой.
Вариант декоративной отделки – обрамление створки со стороны обратной петлям (сторона квартиры) гладкой панелью МДФ.

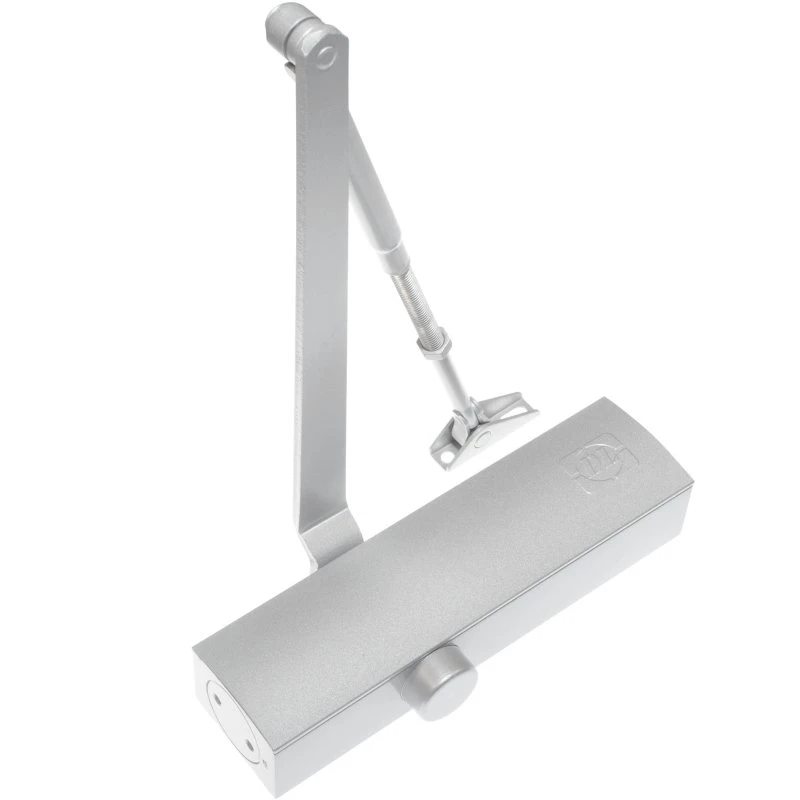

При необходимости установки доводчика, рекомендуется его установка со стороны обратной петлям при условии наличия предварительной заводской подготовки – пластины на коробке со стороны обратной петлям.
МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
Монтаж двери должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ. Перед монтажом двери осмотреть упаковку, убедиться в ее целостности. После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушений лакокрасочного покрытия, наличии комплекта поставки.
ВНИМАНИЕ! В случае монтажа дефектного изделия в строительный проем претензии к качественному состоянию двери не принимаются.
Дверь устанавливают в подготовленный дверной проём по уровню и отвесу. Монтажные зазоры должны быть равномерными. Рекомендуемая суммарная величина монтажных зазоров: 20–60 мм по ширине и 10–30 мм по высоте при заделке огнестойкой пеной. Заделка зазоров с величиной большей, чем рекомендуемая, осуществляется цементно-песчаным раствором. Равномерность монтажных зазоров достигается установкой распорных клиньев между дверной коробкой и несущей конструкцией (строительный проем). Изделие крепится в проеме анкерными винтами через монтажные отверстия в дверной коробке. Возможна установка изделия при помощи монтажных пластин с крепежом анкерными винтами и/или кровельными саморезами. Допускается монтаж с применением электродуговой сварки (крепление за монтажные планки к металлическим порталам и/или металлическим закладным строительного проема). Заделка монтажных зазоров огнестойкой пеной осуществляется в соответствие с инструкцией по ее применению, указанной на поверхности каждого баллона. Заделка цементно-песчаным раствором осуществляется в два этапа на 2/3 глубины монтажного зазора. После окончательной полимеризации пены или затвердевания цементно-песчаного раствора, распорные клинья удаляются, а места их установки заделываются. При проведении отделочных работ видимая поверхность заполненного пеной монтажного зазора (зазор со стороны противоположной наличнику между стойками коробки и проемом) должна быть заштукатурена. Вариант чистовой отделки 7 показан на рисунке 1.
Работоспособность двери проверяется десятикратным циклом открывания-закрывания. При этом не должно наблюдаться заеданий, рывков и ощутимых усилий. При необходимости, вертикальное положение створки относительно дверной коробки может быть дополнительно откорректировано установкой регулировочных шайб (см. рис 1, поз.17). Притвор дверного полотна регулируется смещением ответной планки. В дверной створке выполнено усиление под установку доводчика (см. рис. 1, поз. 4, 18). Схема установки доводчика определяется инструкцией по его монтажу. Рекомендуемая схема установки доводчика (с учетом конструктивных особенностей створки и условий монтажа доводчика) — корпус доводчика устанавливается на створку со стороны петель. Приставной порог устанавливается после окончания всех этапов монтажа двери, порог крепится к чистому полу анкерными винтами Ø10х72мм, через три монтажных отверстия порога. Установленный в порог резиновый уплотнитель, при этом, должен уплотнять зазор между порогом и створкой.
