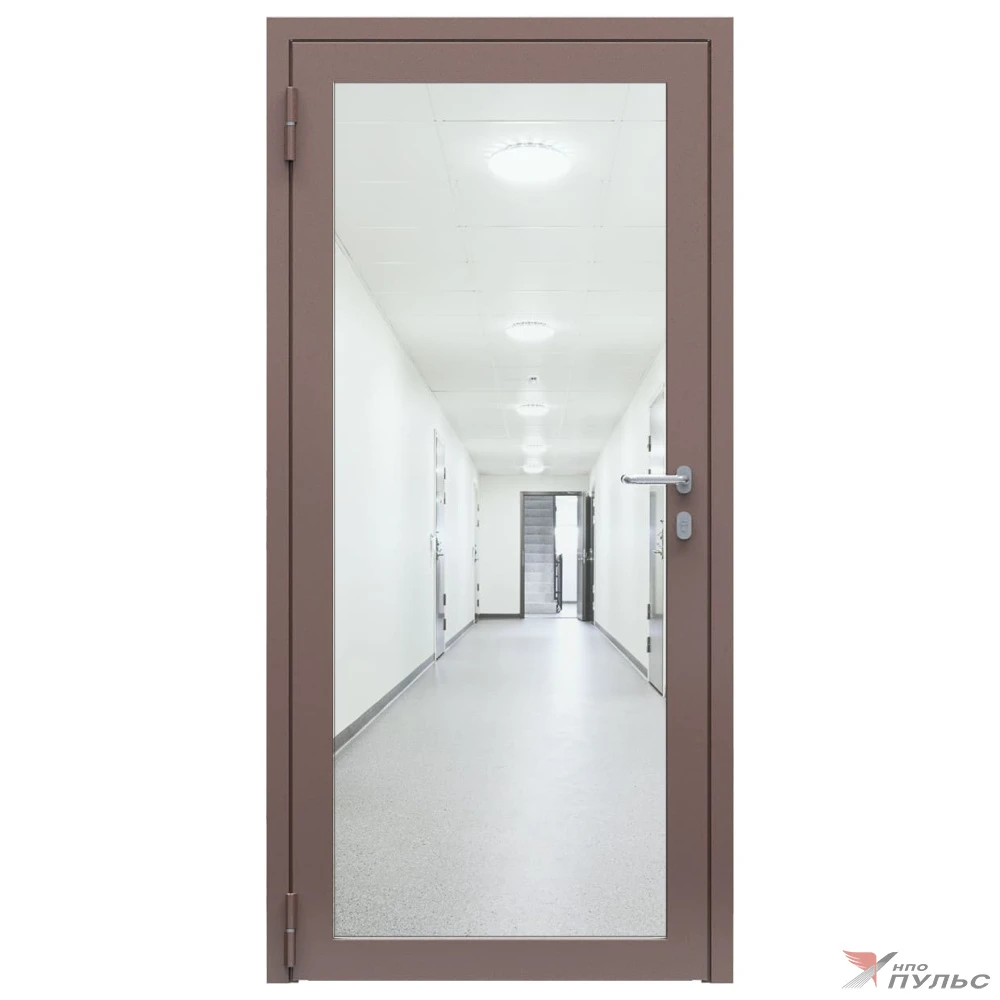

Дверь противопожарная остекленная однопольная ДПО-01/30 (EIW 30) из стального профиля, торцевая коробка (880х2090мм), порог с притвором

Получить расчет стоимости

Монтаж и подготовка к работе ДПО-01/30 и 01/60

Монтаж и ремонт двери противопожарной остекленной однопольной ДПО-01/30 (EIW30) из стального профиля, торцевая коробка (980х2090мм), без порога, правая, RAL9016 должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.

Перед установкой двери в проем необходимо осмотреть упаковку, убедиться в ее целостности. В случае обнаружения повреждений сообщить поставщику для принятия решения о дальнейших действиях.

После вскрытия упаковки произвести осмотр двери и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки.

ВНИМАНИЕ! Монтаж двери с механическими повреждениями и нарушением лакокрасочного покрытия до уведомления поставщика об обнаруженных дефектах не допускается.

Дверь устанавливают в подготовленный дверной проем симметрично относительно центральной вертикали проема по уровню и отвесу. Подготовка проема означает выполнение его с припусками (монтажными зазорами) по ширине и высоте относительно установочных размеров коробки.

Рекомендуемая величина монтажных зазоров: 20-30 мм по ширине и 10-15 мм по высоте при заделке цементно-песчаным раствором и 10-20 мм по ширине и 5-15 мм по высоте при заделке огнестойкой монтажной пеной.

При монтаже боковые (и верхняя, при необходимости) стороны коробки крепятся к строительной конструкции анкерными винтами 10 через стойки коробки или (и) через монтажные планки, расположенные на внутренней поверхности дверной коробки. Перед установкой коробки в проем монтажные планки отгибаются под углом 90° в сторону плоскости крепления. Правильное положение коробки в проеме определяется по уровню, после чего на коробку навешивается дверная створка и на открытой створке проверяется работа замка – заедания не допускаются. Затем, с нажатием на дверную ручку, закрывается створка (при этом, следует дополнительно убедиться в фиксации замковой створки), после чего дверь закрывается на ключ. Наличие любых заеданий запирающих механизмов двери при закрытой створке на данном этапе монтажа свидетельствует о необходимости дополнительной корректировки положения дверной коробки по уровню. После чего, дверь закрывается на ключ, а коробка со стороны противоположной наличнику заделывается цементно-песчаным раствором или огнестойкой монтажной пеной.

Заделка цементно-песчаным раствором. Перед заделкой раствором рекомендуется дополнительно фиксировать коробку в проеме, деревянными клиньями (в комплект поставки не входят), избегая при этом деформации стоек коробки. Заделку следует производить в 2 этапа, перед началом второго этапа - деревянные клинья необходимо удалить. На первом этапе раствором заделывается приблизительно 2/3 глубины коробки. После схватывания раствора, на втором этапе, производится окончательная заделка таким образом, чтобы все полости зазоров между коробкой и монтажным проемом были заделаны раствором (показано на рис. 1); при необходимости, как перед заделкой коробки раствором, так и после, возможно изменить положение створки относительно коробки по высоте с помощью регулировки петлевого механизма. После чего раствору дают высохнуть (не менее 24 часов), в это время эксплуатация двери не допустима. Далее следует открыть дверь, дополнительно очистить отверстия в коробке от раствора, а затем произвести проверку качества установки двери путем воспроизведения 5-кратного цикла открывания и закрывания створки. Для этого нужно закрыть створку. Нажатием на дверную ручку освободить защелку замка из зацепления с коробкой, открыть створку, затем вручную, без нажатия на ручку, плавно закрыть дверь на защелку замка (в случае установки на дверь доводчика (в стандартный комплект поставки не входит) дверь должна закрываться на защелку замка доводчиком автоматически). Створка двери должна открываться - закрываться плавно, без рывков и заеданий.

Заделка огнестойкой монтажной пеной. При использовании огнестойкой пены необходимо строго соблюдать инструкции ее изготовителя. После заполнения дверной коробки, установленной в проеме, пеной (со стороны противоположной наличнику) после ее окончательного расширения она обрезается по контуру на глубину до 5 мм и оштукатуривается.

Внимание. Использование только пены при монтаже коробки без заделки раствором (оштукатуривания) или др. защиты не допускается. Следует строго соблюдать инструкцию и требования производителя пены.

При наличии в проеме металлических закладных, допускается крепление дверной коробки непосредственно к ним, в том числе с помощью электросварки и/или самонарезающих винтов (диаметром не менее 8 мм). При этом, полость дверной коробки должна быть заполнена цементно-песчаным раствором или огнестойкой пеной как описано выше и показано на рисунке 1.

УСТАНОВКА И НАСТРОЙКА ДВЕРНЫХ ПЕТЕЛЬ. В полупетли рамы 6 установить петлевые оси 6.1. На оси надеть резиновые втулки 6.2. Затем на петли рамы навесить створки (Рисунок 4).

Регулировка: шестигранным ключом извлечь из полупетли рамы стопорный винт 6.3. Меньшим шестигранным ключом отрегулировать ось петли 6.1 так, чтобы между полупетлями рамы и створки зазор составлял 10±1мм. При этом резиновая прокладка не должна быть деформирована (сжата) или свободно вращаться. После регулировки с усилием затянуть стопорный винт 6.3 и закрыть нижнее отверстие полупетли заглушкой 6.4

ВНИМАНИЕ. Стопорные винты всех петель должны быть затянуты, иначе оси петель начнут самопроизвольно раскручиваться при открывании двери

Установить двухсторонний самоклеющийся резиновый уплотнитель 13 на внутренний нащельник (фальц) створки.

С внутренней стороны створки установить светопропускающий элемент (противопожарное стекло - показано на рис.1). Стекло не должно соприкасаться с профилем. Необходимо расклинить стекло внутри створки. Для этого используются подкладки из негорючего пластика или твёрдых пород деревьев различной толщины. Толщина прокладки 7-8мм.

ВНИМАНИЕ. Размер стекла 2 позволяет произвести монтаж без извлечения фиксирующих саморезов 12 (рисунок 2).

После того как стекло стоит на месте необходимо зафиксировать его с помощью штапиков 11 (рисунки 2 и 3). Для этого разместить штапик над шляпками саморезов и надавить руками до фиксации. При необходимости используйте металлический или пластиковый уголок через войлочную прокладку и резиновый молоток (рисунок 2).

После того как штапики смонтированы, при помощи пластикового инструмента установить резиновое уплотнение 14 (рисунок 2) между штапиком и стеклом.

ВНИМАНИЕ. Не допускается растяжение уплотнителя при установке.

где:

1. коробка;

2. створка;

3. стеклопакет многослойный огнестойкий;

4. термореактивный уплотнитель;

5. полупетли створки;

6. полупетли коробки;

7. резиновая втулка между полупетлями или подшип-ник

8. замок цилиндровый с комплектом нажимной фурни-туры;

9. уплотнитель в притворе дверной коробки;

10. анкерный винт для крепления коробки в строитель-ном проеме
