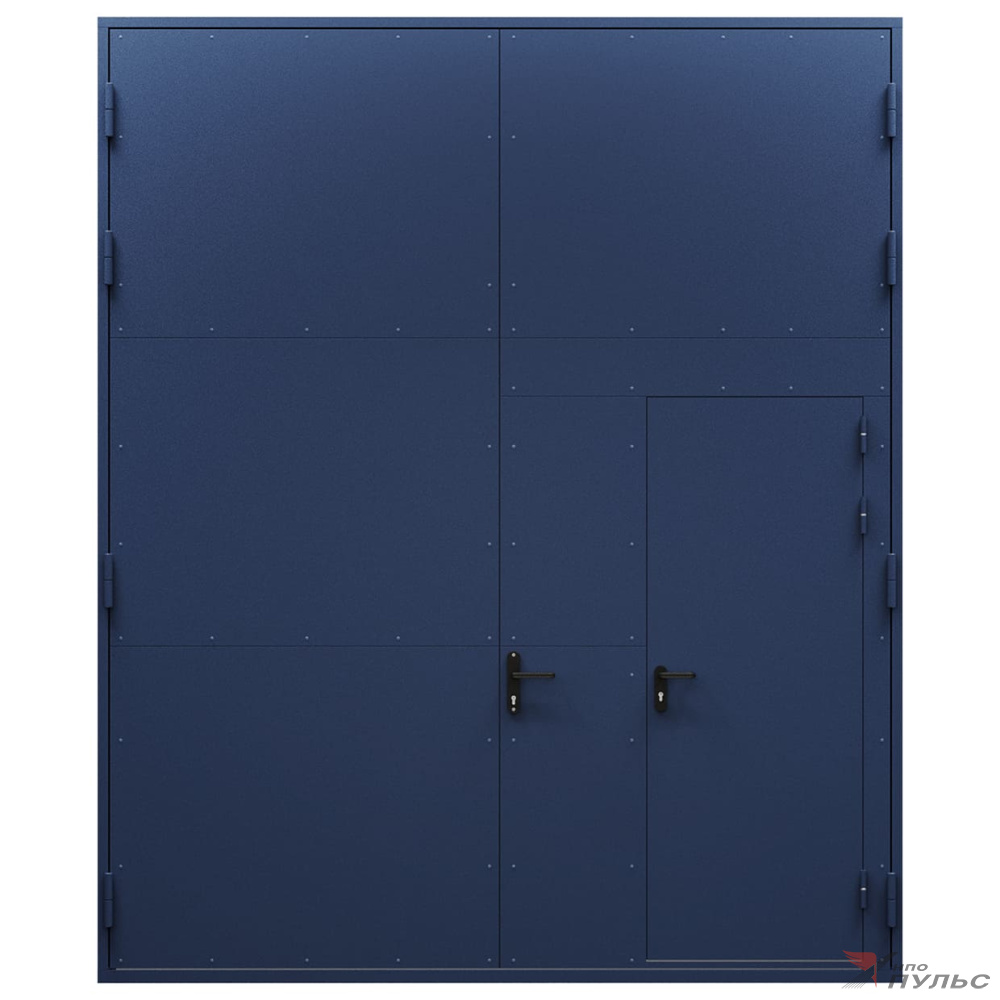

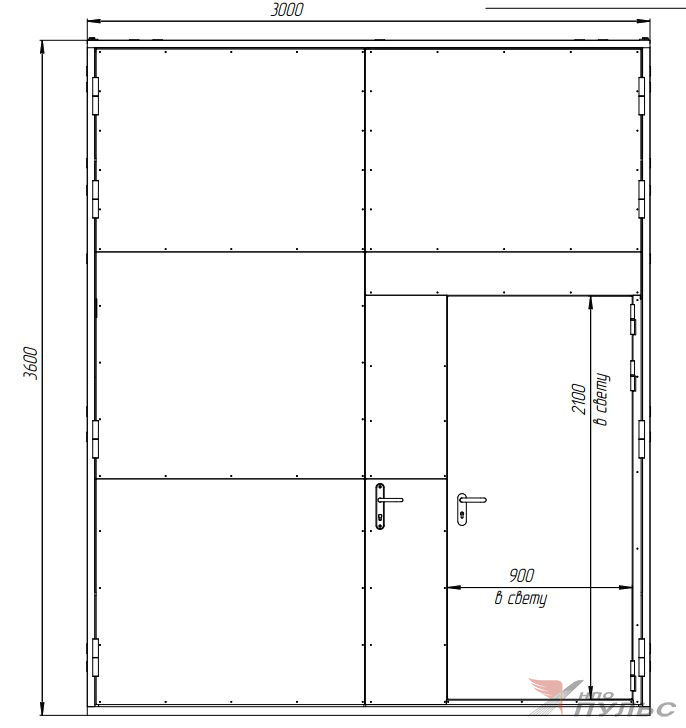

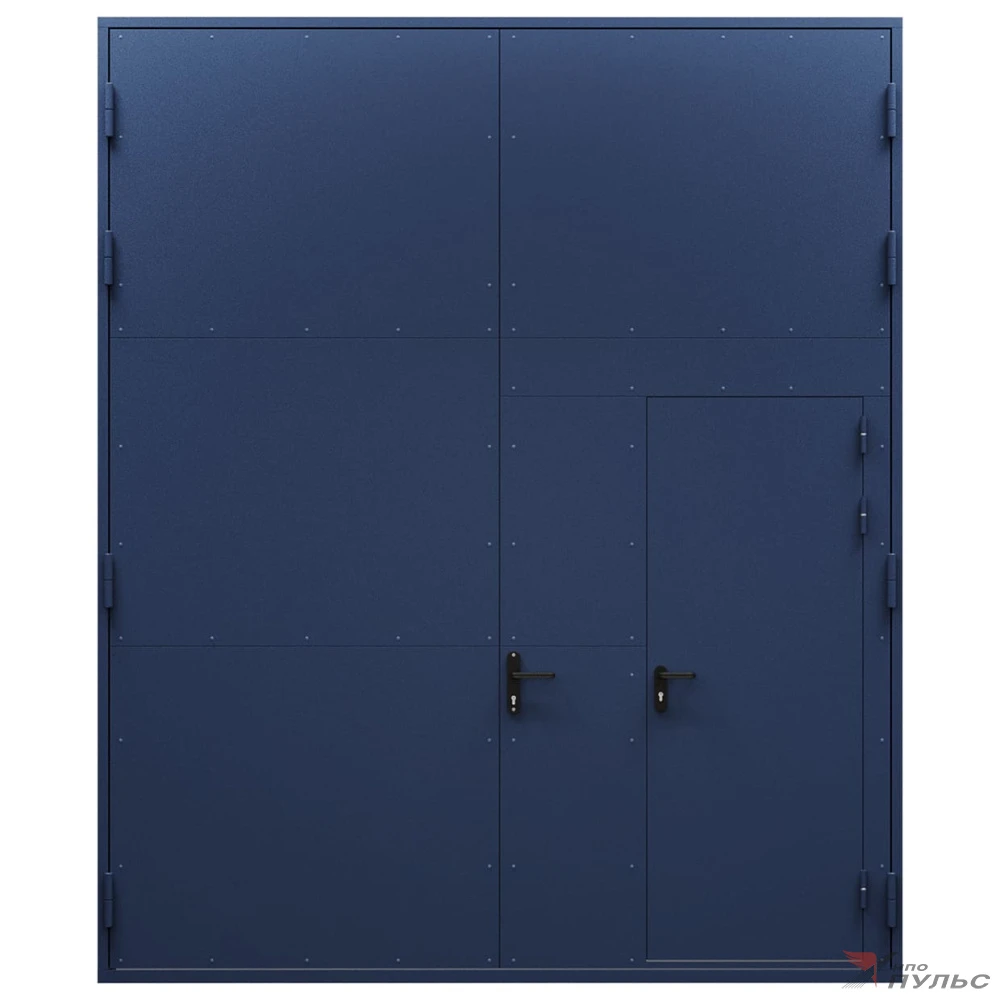

Ворота металлические распашные ВМР-Пульс-02/00-ДП, торцевая коробка (3000х3600мм), порог 46мм, правые, встроенная дверь 900х2100мм, RAL5003
в т.ч. НДС
по индивидуальным размерам?
Ворота металлические распашные ВМР-Пульс-02/00-ДП со встроенной дверью, предназначены для установки в проемах ограждающих конструкций зданий и сооружений различного назначения. Ворота рассчитаны на эксплуатацию в отапливаемых и неотапливаемых помещениях при температуре от -40°С до +45°С и относительной влажности не более 85%. В случае эксплуатации ворот в качестве наружных, обязательны дополнительные мероприятия по защите от атмосферных осадков, герметизации монтажных швов, отсутствии требований по сопротивлению теплопередаче.. Установленный срок службы ворот до списания (без актов вандализма) –10 лет.
Монтаж и подготовка к работе
Монтаж ворот должен производиться специализированными организациями, имеющими лицензию на проведение данного вида работ.
Перед монтажом ворот осмотреть упаковку, убедиться в ее целостности. После вскрытия упаковки произвести осмотр ворот и убедиться в отсутствии механических повреждений, нарушении лакокрасочного покрытия, наличии комплекта поставки согласно п.3.
ВНИМАНИЕ! В случае монтажа дефектного изделия в строительный проем претензии к качественному состоянию ворот не принимаются.
Проемы в ограждающих конструкциях под установку ворот рекомендуется изготавливать с монтажным зазором в пределах 60 мм по ширине и 30 мм по высоте относительно установочных размеров коробки. Две вертикальные петлевые стойки поз.5, 6 уложить на опорные бруски на ровной горизонтальной поверхности, чтобы исключить их соприкосновение с полом. После этого присоединить к ним горизонтальную стойку поз.7 и порог поз.8. Вставить и наживить болты поз. 11, 12, 13 (см. Рис.2 и 3).
Собранную коробку установить в строительный проем, учитывая равномерность монтажных зазоров. Раскрепить коробку в проеме деревянными клиньями в горизонтальной и вертикальной плоскостях, используя уровень и отвес. Проверить диагонали коробки. После этого через монтажные отверстия поз.14 (Рис. 2) в вертикальных и горизонтальной стойках установить монтажный дюбель поз.26 (Рис.5), в него установить шпильку М10х150 поз.24 и с помощью гаек с шайбами поз. 25, закрепить коробку в проеме. Регулировкой гаек поз.25 обеспечить габаритные размеры по ширине и высоте коробки. Убрать деревянные клинья.
Убедившись в надежности установки коробки произвести навешивание створок. Для этого в полупетлю коробки поз.16 (Рис.4) вкрутить винт полупетли створки поз.20, вставить шарик поз.23. В полупетлю створки поз.17 вкрутить винт полупетли створки поз.18. вставить шарик поз.23. Совместив полупетли створок и коробки вставить петлевую ось поз.19, проконтролировав чтобы шарик из полупетли створки остался на месте. При помощи винтов полупетель выставить зазор между полупетлями не менее 0.5 мм. Закрыть створки. Используя гайки поз.25 (Рис.5) выставить зазоры по периметру ворот. Зазоры между створками и горизонтальной стойкой поз.7 (Рис.1) должны составлять 5±2 мм, зазор между створками и порогом поз. 8 (или уровнем чистого пола при исполнении ворот без порога) должен составлять 10+3 мм. Вертикальный зазор между замковой створкой поз. 2 и ответной створкой поз.3 должен составлять 5+2мм.
При необходимости возможно использовать для усиления крепления ворот монтажную пластину поз.15 (Рис.5) с дополнительным креплением анкерным винтом поз.10.
После установки ворот, проверить работу замка и запирающих устройств ответной створки. Механизмы запирания должны работать без больших усилий и без заеданий. При необходимости провести дополнительную механическую доработку отверстий под тяги штыревого механизма и ригеля замка.
Закрыть створки ворот, монтажные зазоры между коробкой ворот и строительным проемом заделать цементно-песчаным раствором. В таком положении ворота оставить на 24 часа. В течении этого времени проводить регулировочные работы или открывать ворота запрещается.
После высыхания цементно-песчаного раствора положение створок относительно коробки, по необходимости, возможно отрегулировать в вертикальной плоскости с помощью винтов полупетель поз.18, 20 (Рис.5).
Примечание: Допускается производить монтаж ворот в строительный проем (в т.ч. из металлических конструкций) с помощью электродуговой сварки в зоне штатных точек крепления.
- После монтажа и всех регулировок ворот, производят проверку качества установки ворот путем 5-ти кратного повторения цикла открывание/закрывание створок. Створки ворот должны открываться/закрываться плавно без рывков и заеданий.
- Установка и регулировка устройства автоматического открывания/закрывания происходит после полного окончания и проверки монтажа ворот. Производится установка в соответствии с инструкцией по монтажу производителя устройства.
Рис 1. Общий вид ворот металлических распашных ВМР-Пульс-02/00-ДМ
Рис 1а. Общий вид ворот металлических распашных ВМР-Пульс-02/00-ДМ со сборными створками
